実験ハイライト

電池式真空管の役割

キットの真空管は、実験や改造に適した電池管を使用しています。電源のスイッチを入れると同時に働き出す直熱式タイプです。音量の取れる5極管接続を採用しています。

2P3
電力を増幅する出力管。スピーカーから音を出す働きをします。
1B2
電圧を増幅する真空管。

真空管の足を矯正する特製ピンストレートナーつき

真空管の足は曲がっているとソケットにセットできません。真空管の足が曲がった場合に、ピンの先端を絞ってピンをまっすぐにさせる器具です。

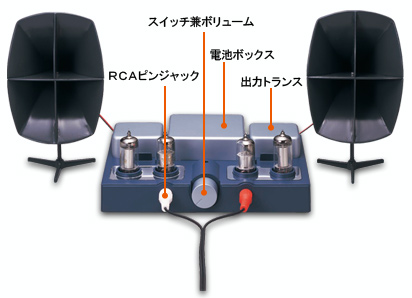

真空管アンプに最適な独自のマルチセルラホーンスピーカー

真空管のパワーを最大限に利用した効率のよいスピーカーシステム。40φのマイラーコーン、ネオジム級磁石を使ったフルレンジスピーカーに古典的なマルチセルラホーンをつけています。

ストローで周波特性実験

音を共鳴させるため、スピーカー背面にストローをさして、周波数特性実験(マジックボイス)ができます。
※ストローは付属していません。

独自開発の出力トランス

真空管の増幅性能を最大限に引き出すために、コア材を吟味した変則EEコアトランスを独自に開発しました。

アンプ回路の改造実験

音量や増幅率を変える、回路の実験ができます。3極接続回路やパワーアップ回路に改造できます。
※改造には半田ごて等が必要です。
