Works ～作品集～

歌う扇風機

鍵盤のついた扇風機？？
いえいえ、モーターの回転音を音階にして演奏する、クリアボディの新・ビジュアル系楽器です。
制作：KIMURA + MATHRAX LLC.

用意するもの

◆歌う扇風機の部品

  • 田宮ギヤードモータ RS-540 スポーツチューン
  • パワーＭＯＳ−ＦＥＴ【２ＳＫ３１６３（６０Ｖ　７５Ａ）】 ×2
  • パワーＭＯＳ−ＦＥＴ【２ＳＪ５５４　（６０Ｖ　４５Ａ）】 ×2
  • FET【2SK2231】 ×2
  • 抵抗330Ω（1/4W） ×2
  • 抵抗10KΩ（1/4W） ×4
  • 片面ユニバーサル基板（７２ｘ４８ｍｍ程度）
  • 電解コンデンサー（１０００μＦ　２５Ｖ　８５℃ ）
  • 電源・DCモーター用ケーブル（太さ 0．75mm2・2芯ビニル平形コード） ×5 m
  • ツマミやスイッチの配線ケーブル　×5 m
  • アクリル材 6mm厚
  • アクリルパイプ φ80
  • マイクロスイッチ
  • ネジ各種
  • プロペラ

◆24個スイッチ入力基板のパーツ

  • 8チャンネルアナログマルチプレクサ【ＴＣ４０５１ＢＰ】×3
  • タクトスイッチ（テスト用）×24
  • 抵抗10KΩ（1/4W）×24
  • 片面ユニバーサル基板（７２ｘ４８ｍｍ程度）×3
  • マイクロスイッチ（鍵盤スイッチ用） ×22

◆12Vから5Vをつくる基板のパーツ

  • 三端子レギュレーター【ＮＪＭ７８０５ＦＡ（５Ｖ１Ａ）】×2
  • 積層セラミックコンデンサー（0.1μＦ５０Ｖ） ×2
  • 電源用電解コンデンサ（１００μＦ　３５Ｖ　１０５℃） ×2
  • 片面ユニバーサル基板（７２ｘ４８ｍｍ程度）×2

作り方

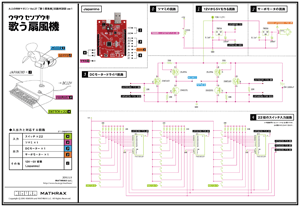

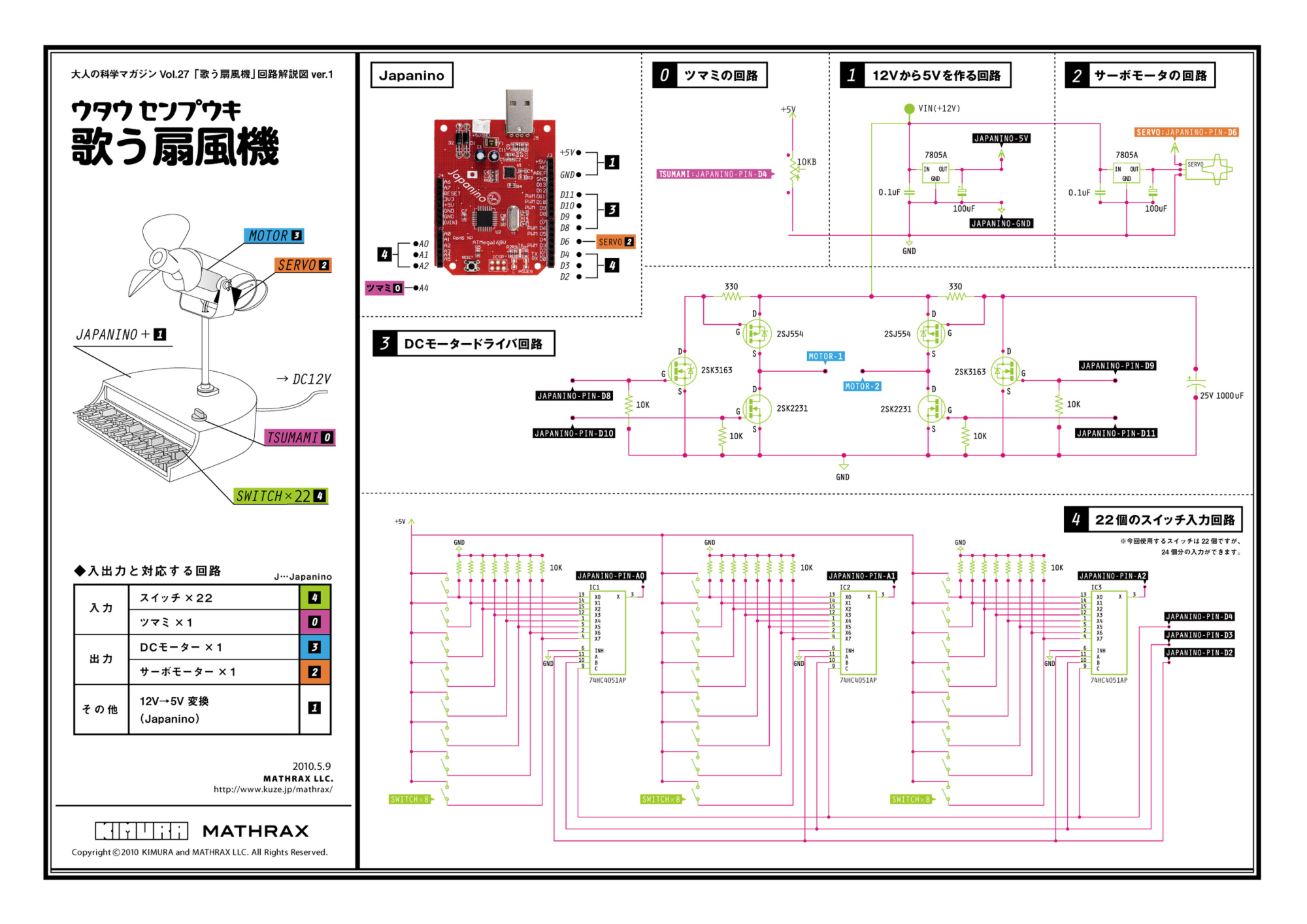

歌う扇風機回路解説図 ［JPG:501KB］
KIMURA氏による演奏。曲目はラヴミーテンダーの原曲として有名な♪オーラ・リー。

zipファイルをダウンロード後解凍すると動画ファイルが現れます。
ファイル名：04singing_fan_01.wmv

歌う扇風機作り方動画01 [zip:10.1MB]
いろんな楽器と合奏するとさらに楽しい！

zipファイルをダウンロード後解凍すると動画ファイルが現れます。
ファイル名：04singing_fan_02.wmv

歌う扇風機作り方動画02 [zip:4.66MB]

スケッチダウンロード
